Kraftwerk Langenegg
Zur Kühlung der Turbinen und Generatoren von Wasserkraftwerken wird Wasser genutzt. Der Wärmeaustausch erfolgt oft im Unterwasser der Kraftwerke (nach dem Krafthaus). Dazu werden Kühlwasserwärmetauscher aus Edelstahl errichtet.

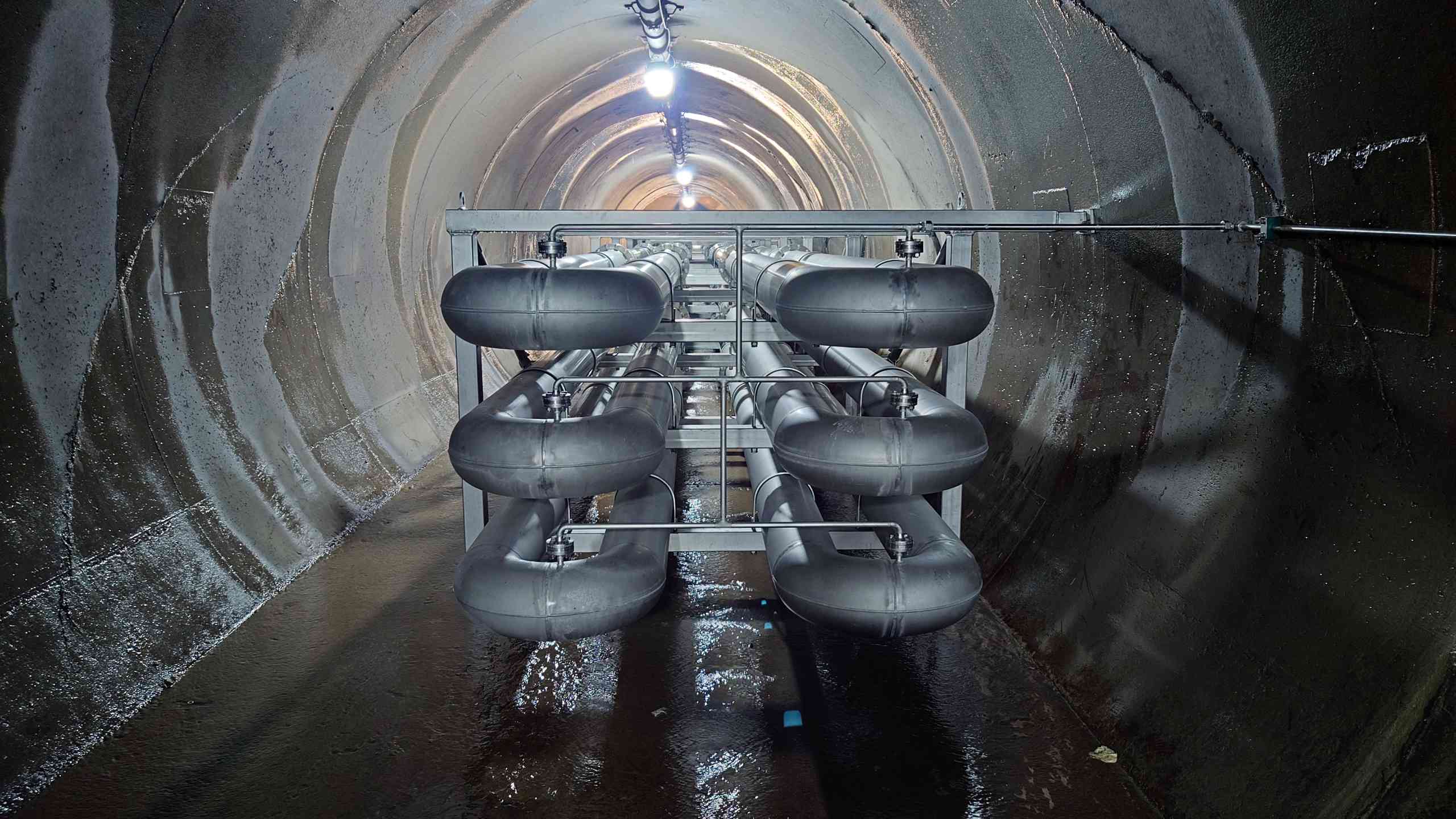

Beim Kraftwerk Langenegg der illwerke vkw AG ist der Kühlwasserwärmetauscher im Unterwasser nachträglich eingebaut worden. Die Ausmaße sind mit einer Länge von ca. 37,2 m, einer Breite von 2,4 m und einer Höhe von 1,8 m beträchtlich. Der Stollen für das Unterwasser hat einen Durchmesser von 4,4 m und eine Länge von knapp 125,0 m indem bis 32,0 m³ Wasser abgeleitet werden.
Durch den Einbau eines „Hindernisses“ wird die Fließgeschwindigkeit des Unterwassers deutlich erhöht, wodurch Kräfte auf den Wärmetauscher entstehen. Durch Wirbel entstehen die Kräfte in alle Richtungen.

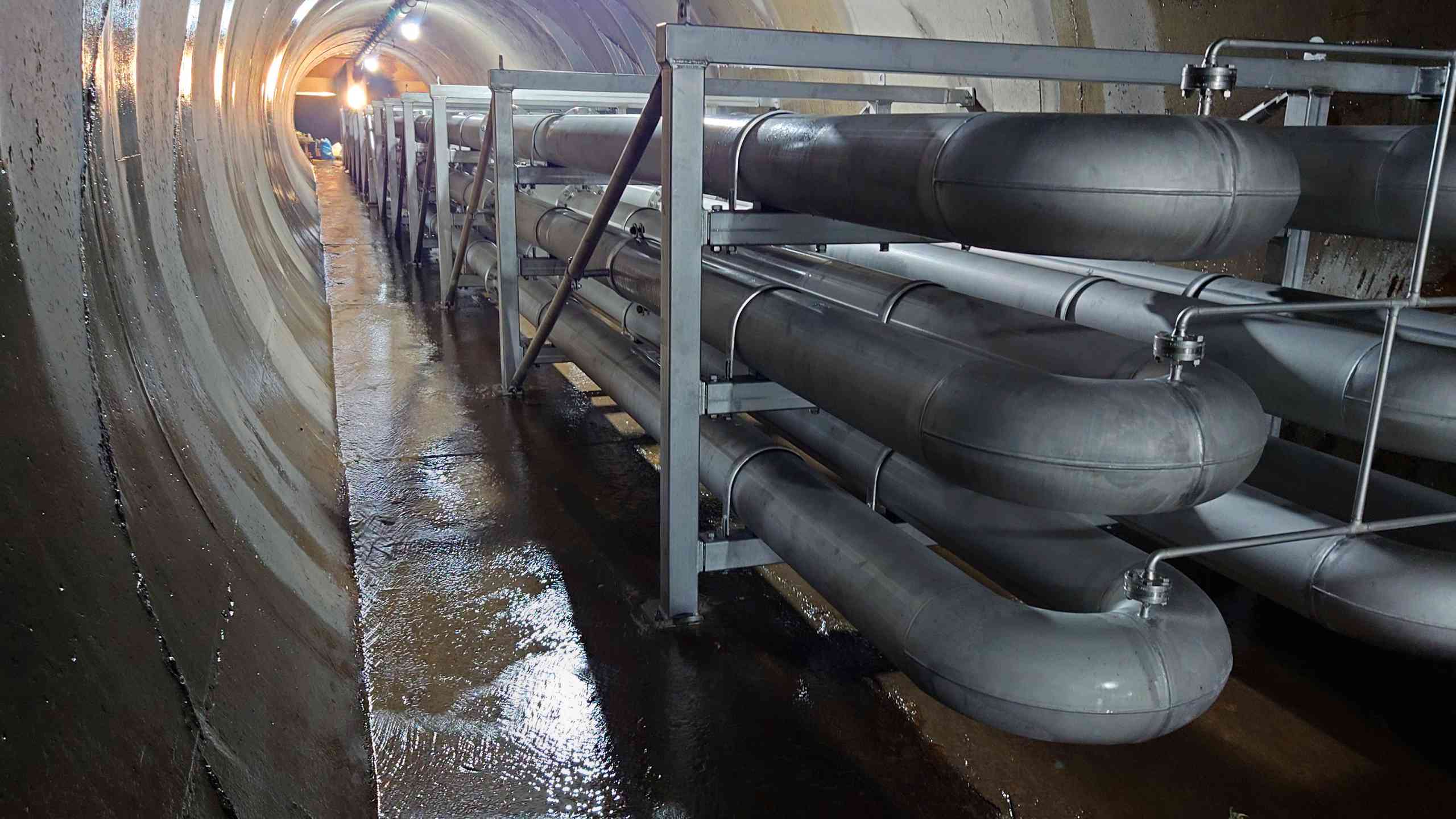

Die Kühlrohre haben einen Durchmesser von 270 mm. Die Kühlrohre werden auf 12 Stahlrahmen aufgelegt, wobei die Kühlrohre auf 11 Rahmen in Längsrichtung beweglich und an einem Rahmen fix befestigt sind. Damit kann die Längenänderung auf Grund von Temperaturdifferenzen des Kraftwerkwassers ohne Zwängungen übernommen werden.
Damit die Kräfte vom Wärmetauscher abgeleitet werden können, werden die Stahlrahmen auf die Bodenplatte und Wände des Unterwasserstollens befestigt. Die maximalen Bauteillängen sind beschränkt, um den nachträglichen Einbau zu ermöglichen. Die Bauteile werden im Stollen mit Schraubanschlüssen verbunden.
Projekt:
Kraftwerk Langenegg
Bauherr:
illwerke vkw AG
Auftraggeber:
Wagner GmbH, Nüziders
Leistungen:
Tragwerksplanung
Fotos:
M+G INGENIEURE
